HID装着プロジェクトその四




今朝、車体へ装着しました!

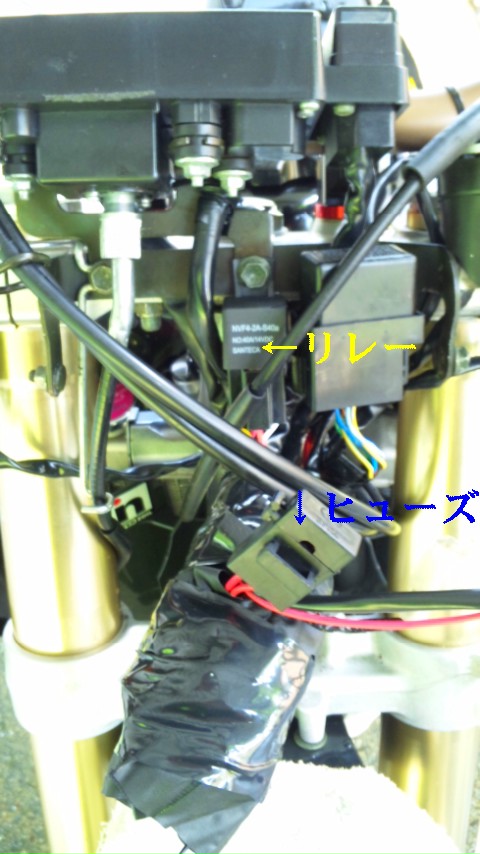

ライトユニットを装着する前に、車体側へリレーを取り付けます。

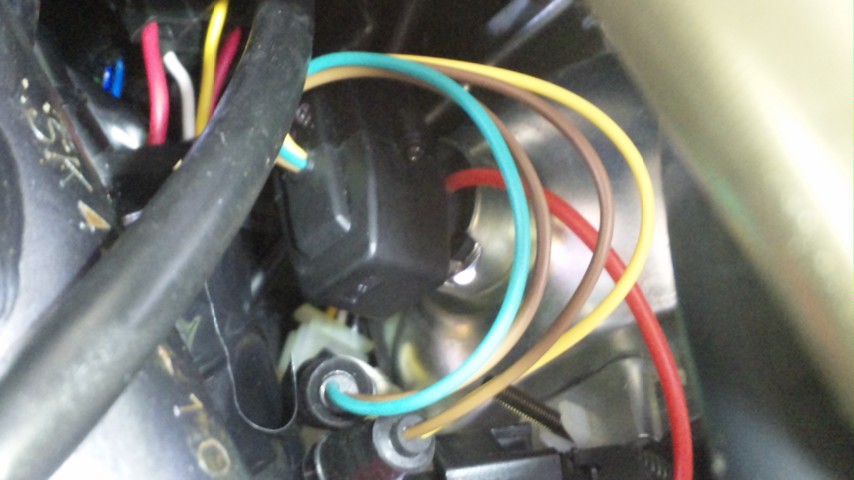

リレーは、ライトステーのボルトで共締めし、電源の+線はキーシリンダーから、−線はメーター側から、それぞれ引き、Hi/Loの信号線を専用コネクターで繋いで、車体側の準備は終了!

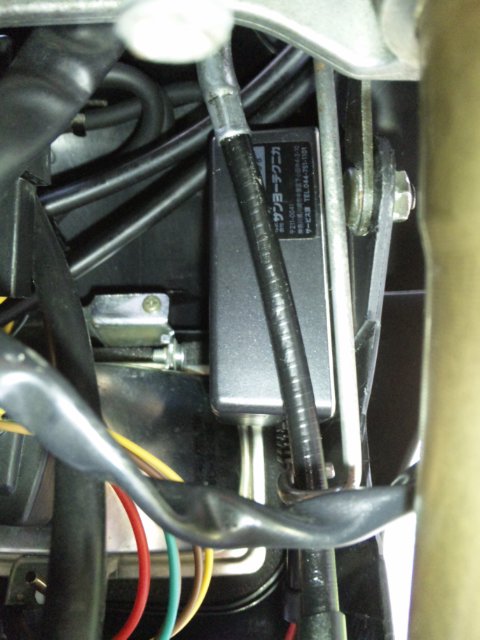

次に、ライトを車体にセットし、バーナー後部やドライバーユニットが車体側に当たらないか見ます。

当てがって見ると、車体側のコードの束がバーナー後部に当たる為、試行錯誤の末、コードの束をタイラップを使って左側サスに固定し、問題は解決!

後は、サクサク作業が進み一時間弱で取り付け作業終了!( ̄▽ ̄)v


いよいよ、点灯テストですo(^-^)o

キーONで呆気なく点灯(笑)

無茶苦茶明るいですよ!

次に、Hi/Lo切り替えとパッシングのテスト
切り替え時に“カツッ、カツッ”っと、ソレノイドの作動音がしますが、他は、作動スピードも速く、違和感は有りません。


取り敢えず、昼間の作業は終了。

夜を待ち、実際に点灯状態を見る事にします!
by 19681234 | 2009-10-11 22:22 | DR-Z400SM
